Iesmidzināšanas veidne ir instruments, ko izmanto plastmasas izstrādājumu ražošanas procesā. Tas parasti ir izgatavots no metāla, piemēram, tērauda vai alumīnija, un tajā ir iekšējais dobums, kas atbilst ražojamā izstrādājuma formai. Inžektorliešanas procesā izkausēta plastmasa caur sprauslu tiek ievadīta veidnē, kur tā aizpilda dobumu un veido vēlamo formu.
Iesmidzināšanas veidne parasti sastāv no divām pusēm, ko sauc par veidnes pamatni un veidnes pusi. Šīs abas puses formēšanas procesā saplūst, veidojot iekšējo dobumu, un pēc tam tiek atdalītas, lai varētu noņemt gatavo produktu. Veidnē var būt arī citas sastāvdaļas, piemēram, ežektora tapas, kas izspiež gatavo produktu no veidnes, un dzesēšanas kanāli, kas palīdz regulēt veidnes temperatūru formēšanas procesā.
Augsts ražošanas apjoms
Iesmidzināšanas veidnes ir ideāli piemērotas liela apjoma identisku detaļu ātrai un efektīvai ražošanai. Tas padara tos īpaši noderīgus nozarēs, kurās nepieciešams liels ražošanas apjoms, piemēram, automobiļu, medicīnas ierīču un elektronikas ražošanā.
Stingras pielaides
Iesmidzināšanas veidnes var ražot detaļas ar ļoti stingrām pielaidēm, nodrošinot precīzus izmērus un gludas virsmas. Tādējādi tiek iegūti augstākas kvalitātes produkti, kas atbilst precīzām specifikācijām un labi darbojas laika gaitā.
Konsekventa kvalitāte
Tā kā iesmidzināšanas veidnes ir paredzētas tūkstošiem detaļu izgatavošanai pirms nomaiņas, tās nodrošina tādu konsekvenci, kādu nevar sasniegt ar citām ražošanas metodēm. Katrai detaļai, kas ražota, izmantojot iesmidzināšanas veidni, būs vienādi izmēri, forma un virsmas apdare, nodrošinot, ka katrs produkts atbilst nepieciešamajiem kvalitātes standartiem.
Dizaina elastība
Iesmidzināšanas veidnes var konstruēt tā, lai radītu plašu sarežģītu formu un ģeometriju klāstu, padarot tās piemērotas detaļu ražošanai dažādiem lietojumiem. Sākot ar vienkāršiem sadzīves priekšmetiem un beidzot ar sarežģītām medicīnas ierīcēm, iesmidzināšanas veidnes var apmierināt gandrīz visas dizaina prasības.
Rentabls
Lai gan sākotnējās injekcijas veidņu projektēšanas un ražošanas izmaksas var būt augstas, izmaksas par saražoto vienību parasti ir ļoti zemas. Tas ir tāpēc, ka veidni var izmantot, lai ražotu tūkstošiem detaļu, pirms nepieciešama nomaiņa, tādējādi radot ievērojamus ietaupījumus laika gaitā.
Materiāla daudzpusība
Iesmidzināšanas veidnes var izmantot, lai ražotu detaļas no dažādiem plastmasas materiāliem, tostarp termoplastiem un termoreaktīviem materiāliem. Tas ļauj ražotājiem izvēlēties savam pielietojumam vispiemērotāko materiālu, pamatojoties uz tādām īpašībām kā izturība, izturība un izturība pret ķīmiskām vielām, karstumu un triecieniem.
Samazināts atkritumu daudzums
Iesmidzināšanas veidnes var veidot tā, lai maksimāli izmantotu izejmateriālu, samazinot atkritumu daudzumu un ietaupot naudu. Turklāt jebkuru lieko materiālu bieži var pārstrādāt un izmantot atkārtoti, tādējādi vēl vairāk samazinot atkritumu daudzumu un ietekmi uz vidi.
Ātrs apstrādes laiks
Iesmidzināšana ir ātrs un efektīvs process, kas nodrošina ātru izpildes laiku un ātru prototipu izveidi. Tas padara to ideāli piemērotu ražotājiem, kuriem nepieciešams ātri laist produktus tirgū, kā arī tiem, kuriem ir nepieciešamas pielāgotas detaļas konkrētiem lietojumiem.
Nepārtraukta pelējums
Šāda veida iesmidzināšanas veidnes ir paredzētas nepārtrauktai plastmasas detaļu ražošanai. Veidne paliek atvērta, kamēr materiāls tiek injicēts, un gatavās detaļas tiek nepārtraukti izmestas, procesam turpinoties. Nepārtrauktas veidnes parasti izmanto garu, plānu detaļu, piemēram, cauruļu, stieņu un kabeļu, ražošanai.
Ievietojiet veidni
Ieliktņa veidne ir iesmidzināšanas veidnes veids, kurā plastmasas daļā iestrādātas iepriekš izgatavotas metāla vai plastmasas detaļas liešanas procesa laikā. Tas ļauj izveidot sarežģītas detaļas ar droši savienotām metāla un plastmasas sastāvdaļām. Ieliktņu veidnes parasti izmanto elektronisko komponentu, medicīnas ierīču un automobiļu detaļu ražošanā.
Vairāku dobumu veidne
Vairāku dobumu veidnē veidnē ir vairāki dobumi, kas ļauj ražot vairākas detaļas vienlaikus. Tas palielina produktivitāti un efektivitāti, jo ar katru injekcijas ciklu var izgatavot vairākas detaļas. Vairāku dobumu veidnes parasti izmanto mazu, vienkāršu detaļu, piemēram, vāciņu, vāku un savienotāju, ražošanai.
Overmold
Virsveidne ir iesmidzināšanas veidnes veids, kas esošai daļai pievieno otru materiāla slāni. Tas ļauj vienā darbībā izveidot detaļas ar dažādām krāsām, faktūrām un materiāliem. Virsveidnes parasti izmanto tālruņu maciņu, datorpeļu un citu patēriņa preču ražošanā.
Progresīvā štancēšanas veidne
Šāda veida iesmidzināšanas veidnēs tiek izmantota virkne progresīvu presformu, lai veidotu un sagrieztu plastmasas materiālu vēlamajā formā. Materiāls tiek ievadīts iekārtā un pārvietots pa virkni staciju, no kurām katra veic atšķirīgu formēšanas procesa posmu. Progresīvās štancēšanas veidnes parasti izmanto sarežģītu detaļu ražošanai ar vairākiem formēšanas procesa posmiem.
Sakrauj veidni
Kaudzes veidne ir iesmidzināšanas veidņu veids, kurā vairākas veidņu dobas tiek sakrautas viena virs otras, lai palielinātu ražošanas jaudu. Tas ļauj ražot lielu skaitu detaļu salīdzinoši nelielā telpā. Stack veidnes parasti izmanto liela apjoma ražošanas vidēs, piemēram, iepakošanas un patēriņa preču ražošanā.
Termoformēšanas veidne
Termoformēšanas veidni izmanto, lai izveidotu plastmasas detaļas, karsējot materiālu līdz elastīgam stāvoklim un pēc tam veidojot to virs veidnes. Pēc tam materiāls tiek atdzesēts un sacietēts, lai izveidotu gatavo daļu. Termoformēšanas veidnes parasti izmanto plastmasas konteineru, paplāšu un citu iepakojuma materiālu ražošanai.
Injekcijas veidnes materiāls
Iesmidzināšanas veidnes var izgatavot no dažādiem materiāliem atkarībā no veidnes īpašajām prasībām un pielietojuma, kādam tā tiks izmantota. Daži no visizplatītākajiem materiāliem, ko izmanto iesmidzināšanas veidņu izgatavošanai, ir:
Tērauds:Tērauds ir viens no populārākajiem materiāliem, ko izmanto iesmidzināšanas veidņu izgatavošanai, pateicoties tā izturībai, izturībai un spējai izturēt augstu temperatūru. To parasti izmanto veidnēm, kurām nepieciešamas stingras pielaides, un to var izmantot gan īsiem, gan gariem ražošanas posmiem.
Alumīnijs:Alumīnijs ir vēl viens populārs materiāls, ko izmanto iesmidzināšanas veidņu izgatavošanai, pateicoties tā vieglajam svaram, apstrādājamībai un zemākām izmaksām salīdzinājumā ar tēraudu. To parasti izmanto prototipu veidnēm un īsiem ražošanas periodiem.
Rūdīts instrumentu tērauds:Rūdīts instrumentu tērauds ir tērauda veids, kas ir termiski apstrādāts, lai palielinātu tā cietību un nodilumizturību. To parasti izmanto augstas ražošanas veidnēm, kurām nepieciešama īpaša izturība un ilgmūžība.
P20 plastmasa:P20 ir plastmasas materiāla veids, ko parasti izmanto veidņu prototipiem un īsiem ražošanas periodiem. Tas ir lētāks nekā metāli, un to var viegli apstrādāt un formēt.
Varš:Varš dažkārt tiek izmantots iesmidzināšanas veidnēs tā lieliskās siltumvadītspējas dēļ, kas var uzlabot plastmasas materiāla dzesēšanu formēšanas procesā.
Titāns:Titāns ir viegls, izturīgs materiāls, ko dažkārt izmanto iesmidzināšanas veidnēs tā augstās stiprības un svara attiecības un izturības pret koroziju dēļ.
Materiāla izvēle iesmidzināšanas veidnei būs atkarīga no dažādiem faktoriem, tostarp ražojamās daļas sarežģītības, ražošanas apjoma un projekta budžeta. Izvēlētajam materiālam jānodrošina konkrētajam pielietojumam nepieciešamā izturība, precizitāte un veiktspējas raksturlielumi.
Injekcijas veidņu pielietošana
01. Patēriņa preces
02.Automobiļu rūpniecība
03.Medicīnas ierīces
04.Elektronikas nozare
05.Būvniecība un būvniecība
06.Pārtikas un dzērienu rūpniecība
Dizains
Pirmais solis iesmidzināšanas veidņu izgatavošanas procesā ir veidnes projektēšana, izmantojot datorizētas projektēšanas (CAD) programmatūru. Projektēšanā ņemtas vērā ražojamās daļas specifikācijas, tostarp tās izmēri, forma un īpašības. Pēc tam CAD modelis tiek analizēts, izmantojot simulācijas programmatūru, lai nodrošinātu, ka to var veiksmīgi veidot.
Rīku ceļa izveide
Kad veidņu dizains ir pabeigts, nākamais solis ir izveidot instrumentu celiņus, kas vadīs mašīnas, kas griež un veido veidni. Šie rīku ceļi tiek ģenerēti, izmantojot CAM (datorizētas ražošanas) programmatūru.
Materiālu izvēle
Materiāls, no kura tiks izgatavota veidne, tiek izvēlēts, pamatojoties uz ražojamās detaļas īpašajām prasībām. Iesmidzināšanas veidņu izgatavošanai izmantotie materiāli ir tērauds, alumīnijs un rūdīts instrumentu tērauds.
Mehāniskā apstrāde
Pēc tam izejmateriālu apstrādā, izmantojot CNC (datoru ciparu vadības) iekārtas, lai izveidotu dažādas veidnes sastāvdaļas. Tas ietver materiāla griešanu un veidošanu atbilstoši precīzām veidnes dizaina specifikācijām.
Galvanizācija
Pēc veidnes apstrādes tā var tikt pakļauta galvanizācijai, lai uzlabotu tās virsmas īpašības. Tas ietver plāna metāla slāņa uzklāšanu uz veidnes virsmas, lai uzlabotu tās izturību, izturību pret nodilumu un spēju izstumt veidnes daļu.
Montāža
Pēc tam dažādas veidnes sastāvdaļas tiek montētas, izmantojot specializētas iekārtas. Tas ietver komponentu izlīdzināšanu un nostiprināšanu kopā, lai izveidotu pabeigtu veidni.
Testēšana
Kad veidne ir salikta, tā tiek pārbaudīta, lai pārliecinātos, ka tā atbilst nepieciešamajām specifikācijām un var izgatavot vēlamo daļu. Tas var ietvert testa kadrus, lai pārbaudītu defektus un vajadzības gadījumā veiktu pielāgojumus.
Galīgā pārbaude
Pēdējais posms iesmidzināšanas veidņu izgatavošanas procesā ir rūpīga pabeigtās veidnes pārbaude, lai pārliecinātos, ka tā atbilst visiem kvalitātes standartiem un ir gatava lietošanai plastmasas detaļu ražošanā.

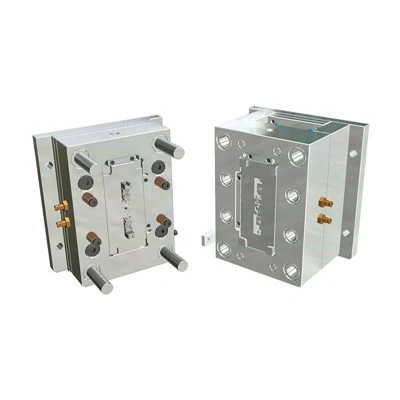

Veidnes pamatne
Veidnes pamatne ir iesmidzināšanas veidnes pamats un nodrošina strukturālu atbalstu, kas nepieciešams, lai noturētu citas sastāvdaļas. Parasti tas ir izgatavots no tērauda vai alumīnija, un to var pielāgot, lai pielāgotos dažādu izmēru un formu veidnēm.
Fiksēta plāksne
Fiksētā plāksne ir cieta plāksne, kas ir uzstādīta uz veidnes pamatnes. Tas nodrošina stabilu virsmu, lai kustīgā plāksne varētu piespiesties iesmidzināšanas formēšanas procesa laikā.
Kustīga plāksne
Kustīgā plāksne ir kustīga plāksne, kas iesmidzināšanas formēšanas procesa laikā satur veidņu puses kopā. Tas parasti ir uzstādīts uz hidrauliskas vai mehāniskas skavas, kas ļauj to droši nofiksēt pret fiksēto plāksni.
Pelējuma pusītes
Veidnes pusītes ir divas daļas, kas veido pilnu veidnes dobumu. Iesmidzināšanas formēšanas procesā tos satur kustīgā plāksne un fiksētā plāksne. Veidnes pusītes satur sarežģītas ražojamās detaļas detaļas, un tās ir jāapstrādā ar ļoti stingrām pielaidēm.
Sprue bukse
Sprea bukse ir sastāvdaļa, kas vada izkausētās plastmasas plūsmu veidnes dobumā. Tas parasti atrodas vietā, kur iesmidzināšanas sprausla saskaras ar veidni, un palīdz novērst plastmasas atteci injekcijas procesa laikā.
Skrējēju sistēma
Vadības sistēma ir kanālu sērija, kas novirza izkausētās plastmasas plūsmu no sprauslas bukses uz veidņu dobumiem. To var veidot dažādos veidos atkarībā no ražojamās daļas īpašajām prasībām.
Vārti
Vārti ir neliela atvere, kas ļauj izkausētajai plastmasai iekļūt veidnes dobumā. Tas parasti atrodas sliedes sistēmas galā un ir paredzēts, lai samazinātu plastmasas atkritumu daudzumu un nodrošinātu vienmērīgu veidnes dobuma piepildījumu.
Ežektora tapas
Ežektora tapas ir sastāvdaļas, kas izspiež formēto daļu no veidnes, kad tā ir atdzisusi un sacietējusi. Tie parasti atrodas veidnes pusē pretī vārtiem un tiek aktivizēti, kad veidne tiek atvērta pēc injekcijas procesa.
Dzesēšanas sistēma
Dzesēšanas sistēma ir kanālu tīkls, kas cirkulē dzesēšanas šķidrumu caur veidni, lai palīdzētu tai ātri atdzist un sacietēt. Tas ir svarīgi, lai saglabātu plastmasas detaļu konsistenci un novērstu deformāciju vai citus defektus.
Regulāra tīrīšana
Viens no svarīgākajiem iesmidzināšanas veidņu apkopes darbiem ir regulāra tīrīšana. Tas ietver netīrumu, gružu vai plastmasas atlikumu noņemšanu no veidnes virsmas, izmantojot mīkstu suku un tīrīšanas līdzekli. Īpaša uzmanība jāpievērš vietām ap ežektora tapām, sprauslas buksi un citiem komponentiem, kas laika gaitā var aizsērēt vai tikt bojāti.
Pārbaude
Regulāra pelējuma pārbaude ir arī svarīga, lai identificētu iespējamās problēmas, pirms tās rada ievērojamus bojājumus. Tas ietver veidnes virsmas nodiluma vai bojājumu pazīmju pārbaudi, ežektora tapu un citu kustīgo komponentu pareizu darbību un pārbaudi, vai veidnes dobumā nav tādu defektu kā skrāpējumi vai bedrītes.
Eļļošana
Smērvielas uzklāšana uz veidnes var palīdzēt samazināt kustīgo komponentu berzi un nodilumu. Tas ir īpaši svarīgi veidnēm, kuras tiek izmantotas bieži vai ilgstoši. Smērviela jāuzklāj uz veidnes kustīgajām daļām, piemēram, ežektora tapām un sprauslas bukse.
Uzglabāšana
Kad veidne netiek lietota, tā jāuzglabā sausā, tīrā vidē, lai novērstu koroziju un bojājumus. Pirms ievietošanas noliktavā veidne ir jāiztīra un jāieeļļo, un tā jāpārklāj ar aizsargpārklājumu, lai pasargātu to no putekļiem un citiem piesārņotājiem.
Apkopes grafiks
Regulāra apkopes grafika izstrāde var palīdzēt nodrošināt, ka veidne tiek pareizi uzturēta un visas iespējamās problēmas tiek nekavējoties novērstas. Šajā grafikā jāiekļauj regulāri tīrīšanas, pārbaudes un eļļošanas darbi, kā arī plašāki apkopes darbi, piemēram, nolietotu komponentu nomaiņa vai bojājumu novēršana.
Apmācība
Apmācība operatoriem, kuri izmanto iesmidzināšanas veidni, var arī palīdzēt nodrošināt pareizu apkopi un pagarināt veidnes kalpošanas laiku. Šajā apmācībā var apskatīt tādas tēmas kā pareizi tīrīt un ieeļļot veidni, kā identificēt iespējamās problēmas un kā droši darbināt veidni.
Materiālu izvēle
Materiāls, ko izmantos iesmidzināšanas veidnei, būs atkarīgs no izgatavojamā izstrādājuma īpašajām prasībām. Iesmidzināšanas veidnēs izmantotie materiāli ir tērauds, alumīnijs un plastmasa. Katram materiālam ir savas priekšrocības un trūkumi izmaksu, izturības un ražošanas laika ziņā. Ir svarīgi rūpīgi apsvērt materiāla izvēli un izvēlēties materiālu, kas vislabāk atbilst produkta vajadzībām.
Veidņu dizains
Iesmidzināšanas veidnes dizains ir ļoti svarīgs, lai sasniegtu galaprodukta vēlamo formu, izmēru un īpašības. Veidojot veidni, jāņem vērā tādi faktori kā detaļas sarežģītība, nepieciešamās pielaides un ražošanas apjoms. Ir svarīgi sadarboties ar kvalificētu veidņu dizaineru, lai nodrošinātu, ka veidņu dizains atbilst visām nepieciešamajām prasībām.
Veidņu ražotājs
Lai nodrošinātu iesmidzināšanas veidņu kvalitāti un precizitāti, ir svarīgi izvēlēties cienījamu veidņu ražotāju. Meklējiet ražotāju ar pieredzi līdzīgu produktu ražošanā un ar labu pieredzi augstas kvalitātes veidņu piegādē. Noteikti lūdziet atsauksmes un iepriekšējo darbu paraugus, lai palīdzētu novērtēt ražotāja iespējas.
Izmaksu apsvērumi
Iesmidzināšanas veidnes izmaksas būs atkarīgas no dažādiem faktoriem, piemēram, izvēlētā materiāla, veidņu dizaina sarežģītības un ražotāja ražošanas iespējām. Ir svarīgi rūpīgi apsvērt šos faktorus un izvēlēties veidni, kas atbilst budžetam, vienlaikus izpildot nepieciešamās kvalitātes un precizitātes prasības.
Testēšana un apstiprināšana
Pirms iesmidzināšanas veidnes pasūtījuma veikšanas ir svarīgi pārbaudīt un apstiprināt veidnes dizainu, lai pārliecinātos, ka tā atbilst visām nepieciešamajām prasībām. Tas var ietvert veidnes prototipa izveidi vai datorsimulācijas rīku izmantošanu, lai pārbaudītu veidnes dizainu. Šis solis var palīdzēt izvairīties no dārgām kļūdām un nodrošināt, ka galaprodukts atbilst visām nepieciešamajām specifikācijām.
Kā darbojas iesmidzināšanas veidne
Iesmidzināšanas veidne ir instruments, ko izmanto plastmasas izstrādājumu ražošanas procesā. Tas darbojas, iesmidzinot izkausētu plastmasas materiālu veidnes dobumā zem augsta spiediena, kur tas atdziest un sacietē vēlamajā formā. Šeit ir daži no galvenajiem injekcijas formēšanas procesa posmiem:
Materiāla sagatavošana:Veidojamais plastmasas materiāls vispirms tiek izkausēts sildīšanas ierīcē, ko sauc par piltuvi. Piltuve sasilda plastmasas materiālu līdz kušanas temperatūrai, pārvēršot to izkausētā šķidrumā.
Injekcija:Pēc tam izkausēto plastmasas materiālu ievada veidnes dobumā caur sprauslu, kas pievienota iesmidzināšanas formēšanas iekārtas iesmidzināšanas blokam. Iesmidzināšanas vienība izmanto augstu spiedienu, lai piespiestu izkausēto plastmasu veidnē.
Dzesēšana:Kad izkausētā plastmasa atrodas veidnē, tā sāk atdzist un sacietēt. Dzesēšanas procesu var paātrināt, izmantojot dzesēšanas sistēmu, piemēram, ūdens apvalku, kas ieskauj veidni un cirkulē aukstu ūdeni, lai palīdzētu novērst siltumu no plastmasas.
Izmešana:Kad plastmasa ir atdzisusi un sacietējusi, veidne atveras un gatavā daļa tiek izstumta no veidnes ar ežektora tapām. Veidne atkal aizveras un process tiek atkārtots, izveidojot vēl vienu daļu.
Pēcapstrāde:Pēc tam, kad detaļas ir izmestas no veidnes, tām var tikt veiktas papildu pēcapstrādes darbības, piemēram, apgriešana, urbšana, krāsošana vai citas apdares darbības, lai sasniegtu vēlamo izskatu un funkcionalitāti.
Inžektorliešanas process ļauj efektīvi ražot lielu daudzumu plastmasas detaļu salīdzinoši īsā laikā. Izmantojot iesmidzināšanas veidni, ražotāji var ražot konsekventas, augstas kvalitātes detaļas ar minimālu atkritumu daudzumu un samazinātām ražošanas izmaksām.
