CNC virpošana ir apstrādes process, kurā tiek izmantota datora ciparvadība (CNC), lai grieztu un veidotu materiālu, parasti metālu, izmantojot virpu. CNC virpa ir ieprogrammēta, lai pagrieztu materiālu, kamēr griezējinstruments pārvietojas pa savu asi, lai noņemtu materiālu un izveidotu precīzu formu un izmēru.
CNC virpošanas procesā apstrādājamais materiāls tiek droši nostiprināts uz virpas vārpstas. Pēc tam vārpsta griež materiālu ar noteiktu ātrumu, kamēr griezējinstruments tiek virzīts pa materiāla asi. Griešanas instruments var arī pārvietoties sāniski pa materiālu, lai izveidotu dažādas formas un kontūras.
Precizitāte un atkārtojamība
CNC virpošanas mašīnas ir ieprogrammētas, lai veiktu vienus un tos pašus uzdevumus atkārtoti ar augstu precizitāti. Tā kā process ir automatizēts un kontrolēts ar datora programmatūru, tas var ražot ļoti precīzas detaļas ar minimālām atšķirībām starp partijām. Tas nodrošina, ka katra saražotā daļa atbilst vieniem un tiem pašiem stingrajiem standartiem, kas ir būtiski lietojumiem, kur precizitāte ir kritiska, piemēram, kosmosa un medicīnas nozarē.
Efektivitāte
CNC virpošana ir ļoti efektīvs apstrādes process, kas var ātri un precīzi ražot lielu daudzumu detaļu. Mašīnas var darboties nepārtraukti bez pārtraukuma, un tās var ieprogrammēt, lai automātiski veiktu vairākus uzdevumus, kas samazina darbaspēka izmaksas un palielina caurlaidspēju. Turklāt, tā kā process ir automatizēts, ir mazāka cilvēku kļūdu iespējamība, kas var izraisīt atkritumus un aizkavēšanos.
Daudzpusība
CNC virpošanas mašīnas var ražot plašu formu un izmēru klāstu, sākot no vienkāršiem cilindriskiem objektiem līdz sarežģītākām formām ar dažādu diametru un garumu. Tas padara tos piemērotus plašam lietojumu klāstam, tostarp automobiļu rūpniecībā, aviācijā, medicīnā un ražošanā. Iekārtas var arī aprīkot ar dažādiem instrumentiem un piederumiem, lai nodrošinātu dažādas darbības, piemēram, urbšanu, frēzēšanu un vītņu griešanu.
Samazināts atkritumu daudzums
CNC virpošanas mašīnas var ieprogrammēt, lai maksimāli palielinātu materiālu izmantošanu, kas samazina atkritumu daudzumu un materiālu izmaksas. Iekārtas var arī iestatīt, lai noteiktu un kompensētu jebkādas materiāla izmēra vai formas atšķirības, kas vēl vairāk samazina atkritumu daudzumu un nodrošina, ka katra daļa atbilst nepieciešamajām specifikācijām.
Uzlabota kvalitāte
CNC virpošanas mašīnas var ražot detaļas ar gludām, tīrām virsmām, kurām nepieciešams neliels apdares darbs vai to nav nepieciešams vispār. Tas var ietaupīt laiku un naudu, samazinot detaļu komplektēšanai nepieciešamā roku darba apjomu. Turklāt, tā kā process ir automatizēts, ir mazāka iespēja rasties defektiem vai kļūdām, kas var uzlabot saražoto detaļu kopējo kvalitāti.
Tradicionālā CNC virpošana
Šis ir visvienkāršākais CNC virpošanas veids, kurā sagatave tiek pagriezta ap stacionāru griezējinstrumentu. Griešanas instruments var pārvietoties pa Z asi, lai noņemtu materiālu un izveidotu vēlamo formu un izmēru. Šis virpošanas veids ir piemērots simetrisku detaļu, piemēram, vārpstu, skrūvju un skrūvju, ražošanai.
Šveices tipa CNC virpošana
Šis CNC virpošanas veids ir līdzīgs tradicionālajai virpošanai, taču tajā tiek izmantota specializēta iekārta, kas ļauj veikt sarežģītākas un sarežģītākas detaļas. Apstrādājamā detaļa tiek turēta fiksatorā, kas sniedzas ārpus galvenās vārpstas, ļaujot griezējinstrumentam piekļūt visā sagataves garumā. Šis virpošanas veids ir ideāli piemērots garu, slaidu detaļu ražošanai ar stingrām pielaidēm.
Daudzasu CNC virpošana
Šis virpošanas veids apvieno vairākas kustības asis, lai izveidotu sarežģītākas formas un kontūras. Griešanas instruments var pārvietoties ne tikai pa Z asi, bet arī X un Y virzienos, nodrošinot lielāku daudzpusību un elastību daļas dizainā. Šis virpošanas veids ir piemērots tādu detaļu ražošanai ar sarežģītu ģeometriju, kā zobrati, splaini un ķēdes rati.
Robotiskā CNC virpošana
Šāda veida virpošanā tiek izmantoti roboti, lai iekrautu un izkrautu sagataves un pārvietotu tās starp iekārtām vairākām darbībām. Tas ļauj nodrošināt lielāku automatizāciju un produktivitāti, kā arī samazināt darbaspēka izmaksas. Robotu virpošana ir piemērota liela apjoma ražošanai, kur konsekvence un precizitāte ir ļoti svarīga.
Tiešā instrumenta CNC virpošana
Šāda veida virpošanā tiek izmantoti instrumenti, kas var gan griezt, gan griezties, ļaujot veikt sekundāras darbības, piemēram, urbšanu, frēzēšanu un vītņu griešanu, apstrādājamajam materiālam, kamēr tas joprojām ir uzstādīts uz virpas. Tas var samazināt izpildes laiku un palielināt produktivitāti, novēršot vajadzību pēc papildu aprīkojuma un iestatījumiem.
CNC virpošanas materiāls
CNC virpošanu var veikt ar dažādiem materiāliem, tostarp metāliem, plastmasām un kompozītmateriāliem. Materiāla izvēle būs atkarīga no konkrētā pielietojuma un ražojamās daļas prasībām. Šeit ir daži no visbiežāk izmantotajiem materiāliem, ko izmanto CNC virpošanā:

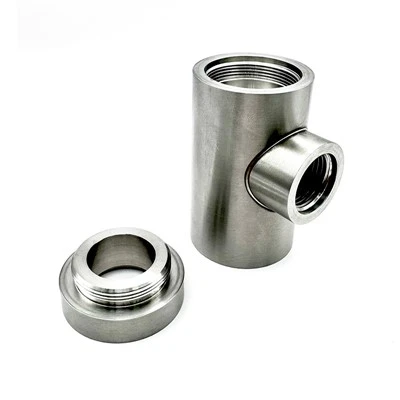

Metāli:CNC virpošanu parasti izmanto dažādu metālu, tostarp alumīnija, misiņa, vara, bronzas, nerūsējošā tērauda, titāna un augstas temperatūras sakausējumu, piemēram, Inconel un Hastelloy, apstrādei. Metālus var apstrādāt vai nu cietā veidā, vai kā stieņu materiālu, kas ir garš, cilindrisks metāla gabals, ko izmanto kā sagatavi apstrādei.
Plastmasa:CNC virpošanu var izmantot arī dažādu plastmasu, tostarp acetāla, neilona, polikarbonāta, ABS, PEEK un Ultem, apstrādei. Plastmasu bieži izmanto lietojumos, kur svarīga ir viegla un izturība pret koroziju, piemēram, medicīnas, automobiļu un elektronikas rūpniecībā.
Kompozīti:Kompozītmateriālus, kas sastāv no diviem vai vairākiem atšķirīgiem materiāliem, var arī apstrādāt, izmantojot CNC virpošanu. Parastie kompozītmateriāli ir oglekļa šķiedra, kevlars un stikla šķiedra. Kompozītmateriālus bieži izmanto lietojumos, kur nepieciešama augsta izturība un stingrība, piemēram, aviācijas un sporta preču rūpniecībā.
Citi materiāli:Papildus metāliem, plastmasām un kompozītmateriāliem CNC virpošanu var izmantot arī citu materiālu, piemēram, koka, keramikas un dārgmetālu, piemēram, zelta un sudraba, apstrādei.
Materiāla izvēle būs atkarīga no pielietojuma īpašajām prasībām, tostarp materiāla mehāniskajām īpašībām, izmaksām un saderības ar ražošanas procesu. Izvēlētais materiāls ietekmēs arī apstrādes procesā izmantoto griezējinstrumentu un smērvielu izvēli, kā arī virsmas apdari un sasniedzamās pielaides.
CNC virpošanas pielietojums
01.Automobiļu rūpniecība
02.Aviācijas un kosmosa rūpniecība
03.Medicīnas nozare
04.Enerģētikas nozare
05.Ražošanas nozare
06. Patēriņa preču rūpniecība
Dizains un plānošana
Pirmais solis CNC virpošanas ražošanas procesā ir izgatavojamā komponenta projektēšana un plānošana. Tas ietver komponenta CAD modeļa izveidi, nepieciešamo izmēru un pielaides noteikšanu un komponentam atbilstošā materiāla izvēli.
Programmēšana
Kad projektēšanas un plānošanas posms ir pabeigts, nākamais solis ir ieprogrammēt CNC mašīnu, lai tā veiktu nepieciešamās apstrādes darbības. Tas ietver programmas rakstīšanu programmēšanas valodā, piemēram, G-kodā, kas kontrolē mašīnas asu un griezējinstrumenta kustību. Programma norāda padeves ātrumu, griešanas dziļumu un citus parametrus, kas nepieciešami komponenta precīzai ražošanai.
Uzstādīt
Pēc programmas uzrakstīšanas nākamais solis ir CNC iekārtas iestatīšana apstrādes darbībai. Tas ietver sagataves uzkraušanu uz mašīnas vārpstas, atbilstoša griezējinstrumenta izvēli un mašīnas asu noregulēšanu pareizajās pozīcijās.
Mehāniskā apstrāde
Kad iekārta ir iestatīta, sākas apstrādes darbība. Iekārtas vārpsta rotē apstrādājamo priekšmetu, un griezējinstruments pārvietojas pa Z asi, lai noņemtu materiālu un izveidotu vēlamo detaļas formu un izmēru. Griešanas instruments var arī pārvietoties X un Y virzienā, lai izveidotu sarežģītākas formas un kontūras.
Apdare
Kad apstrādes darbība ir pabeigta, komponentam var būt nepieciešamas papildu apdares darbības, piemēram, atstarpju noņemšana, pulēšana vai pārklāšana. Šīs darbības tiek veiktas, lai uzlabotu komponenta izskatu un uzlabotu tā funkcionalitāti.
Pārbaude
Visbeidzot, gatavā sastāvdaļa tiek pārbaudīta, lai pārliecinātos, ka tā atbilst noteiktajām izmēru un pielaides prasībām. Tas ietver precīzu mērīšanas rīku, piemēram, mikrometru, suportu un mērinstrumentu izmantošanu, lai pārbaudītu detaļas izmēru un formu.
Vārpsta
Šī ir galvenā CNC virpošanas mašīnas sastāvdaļa, kurā sagatave tiek turēta un griezta lielā ātrumā, lai veiktu griešanas darbības. Vārpsta var būt horizontāla vai vertikāla atkarībā no mašīnas veida.
Čaks
Šī ir ierīce, kas apstrādes procesa laikā notur un nostiprina sagatavi uz vārpstas. Ir pieejami dažāda veida patronas, piemēram, trīs žokļu, četru spīļu un spīļu patronas, un katrs ir paredzēts īpašiem lietojumiem.
Instrumenta stabs
Šī ir ierīce, kas notur un novieto griezējinstrumentu pret rotējošu sagatavi. Instrumenta statni var pārvietot dažādos virzienos, lai sasniegtu dažādus griešanas dziļumus un leņķus.
Griešanas instruments
Šis ir ass instruments, kas noņem materiālu no sagataves, lai izveidotu vēlamo formu un izmēru. Ir pieejami dažāda veida griezējinstrumenti, piemēram, urbji, krāni, presformas un gala frēzes, un katrs ir paredzēts īpašiem lietojumiem.
Slaidu ceļš
Šis ir virzošo sliežu pāris, kas atbalsta karieti un instrumenta statni, kad tie pārvietojas gar mašīnas pamatni. Slīdošais ceļš nodrošina precīzas un precīzas instrumenta staba kustības griešanas procesā.
Kariete
Šī ir kustīga sastāvdaļa, kas atbalsta instrumenta statni un ļauj tam pārvietoties pa slaidu. Ratiņu var darbināt manuāli vai automātiski, atkarībā no mašīnas veida.
Kontroles sistēma
Šī ir datorsistēma, kas kontrolē mašīnas asu un griezējinstrumenta kustības. Vadības sistēma izmanto G-koda programmēšanas valodu, lai interpretētu instrukcijas un veiktu nepieciešamās apstrādes darbības.
Dzesēšanas šķidruma sistēma
Tas ir šķidrums, ko izmanto, lai apstrādes procesā atdzesētu sagatavi un griezējinstrumentu. Dzesēšanas šķidrums palīdz samazināt siltuma uzkrāšanos, novērst instrumentu nodilumu un uzlabot virsmas apdari.
Regulāra tīrīšana
Ir svarīgi, lai iekārta būtu tīra un brīva no netīrumiem un gružiem. Regulāri noslaukiet iekārtu un iztīriet eļļas un dzesēšanas šķidruma rezervuārus, izmantojot mitru drānu. Notīriet arī filtrus un ventilācijas atveres, lai novērstu pārkaršanu.
Eļļošana
Regulāri ieeļļojiet mašīnas kustīgās daļas, lai samazinātu berzi un nodilumu. Pārbaudiet smērvielas līmeni un, ja nepieciešams, papildiniet to. Izmantojiet pareizo smērvielu, kā norādīts mašīnas rokasgrāmatā.
Pārbaudiet gaisa spiedienu
Iekārtas gaisa spiediens ir regulāri jāpārbauda, lai pārliecinātos, ka tas ir ieteicamajā diapazonā. Zems gaisa spiediens var izraisīt iekārtas darbības traucējumus, savukārt augsts gaisa spiediens var sabojāt iekārtas sastāvdaļas.
Regulāras apkopes pārbaudes
Regulāras apkopes pārbaudes jāveic, lai identificētu visas iespējamās problēmas, pirms tās kļūst par būtiskām problēmām. Tas ietver mašīnas izlīdzināšanas, gultņu, zobratu un citu sastāvdaļu pārbaudi.
Pārbaudiet instrumentus
Instrumenti regulāri jāpārbauda, vai nav nodiluma un bojājumu pazīmju. Nomainiet visus nolietotos vai bojātos instrumentus, lai nodrošinātu precīzas un efektīvas griešanas darbības.
Pārbaudiet elektriskās sastāvdaļas
Elektriskās sastāvdaļas, piemēram, vadības panelis, motors un barošanas avots, regulāri jāpārbauda, vai nav bojājumu vai nodiluma pazīmju. Pārbaudiet, vai kabeļos un savienojumos nav korozijas vai bojājumu pazīmes.
Regulāri programmatūras atjauninājumi
Regulāri jāinstalē programmatūras atjauninājumi, lai nodrošinātu, ka iekārta darbojas ar jaunāko programmatūras versiju. Tas palīdzēs novērst kļūdas vai traucējumus, kas varētu ietekmēt iekārtas veiktspēju.
Apmācība
Pārliecinieties, vai visi operatori ir atbilstoši apmācīti pareizi lietot iekārtu. Pareiza apmācība var palīdzēt novērst negadījumus vai iekārtas bojājumus.
Nosakiet savas vajadzības
Pirmais solis, izvēloties CNC virpošanas mašīnu, ir noteikt jūsu vajadzības. Apsveriet nepieciešamo detaļu izmēru un sarežģītību, materiālu, ar kuru strādāsit, un ražošanas apjomu. Tas sniegs priekšstatu par jums nepieciešamās mašīnas veidu.
Budžets
Nosakiet savu budžetu, pirms sākat iegādāties CNC virpošanas mašīnu. Ņemiet vērā, ka lētākām mašīnām var nebūt tādas pašas īpašības vai izturība kā dārgākām. Ir svarīgi atrast līdzsvaru starp izmaksām un iespējām.
Mašīnas tips
Ir divi galvenie CNC virpošanas mašīnu veidi: dzinēja virpas un torņa virpas. Dzinēja virpas parasti izmanto mazākām detaļām, un tām ir fiksēts augšējais un aizmugurējais balsts. Savukārt torņa virpām ir rotējošs instrumentu tornītis, un tās ir labāk piemērotas lielāku detaļu liela apjoma ražošanai. Apsveriet, kāda veida darbu veiksiet, un izvēlieties mašīnu, kas vislabāk atbilst jūsu vajadzībām.
Iespējas
Meklējiet sev svarīgas funkcijas, piemēram, automatizētos instrumentu mainītājus, stieņu padevējus un detaļu uztvērējus. Šīs funkcijas var palielināt produktivitāti un samazināt darbaspēka izmaksas. Izveidojiet obligāto funkciju sarakstu un apsveriet, bez kurām varat iztikt.
Zīmols un modelis
Veiciet izpēti un izlasiet dažādu CNC virpošanas mašīnu zīmolu un modeļu pārskatus. Meklējiet mašīnas, kurām ir pierādīta uzticamība un veiktspēja. Ņemiet vērā ražotāja reputāciju kvalitātes un klientu apkalpošanas jomā.
Demonstrācija un izmēģinājums
Pirms pirkuma veikšanas mēģiniet noorganizēt iekārtas demonstrāciju vai izmēģinājuma versiju. Tas dos jums iespēju redzēt, kā iekārta darbojas un vai tā atbilst jūsu cerībām. Jautājiet ražotājam vai izplatītājam par viņu atgriešanas politiku, ja iekārta neatbilst jūsu vajadzībām.
Apmācība un atbalsts
Pārliecinieties, ka ražotājs vai izplatītājs piedāvā apmācību un atbalstu mašīnai. Pareiza apmācība var palīdzēt gūt maksimālu labumu no ieguldījumiem un samazināt negadījumu vai bojājumu risku.
Kā darbojas CNC virpošana
CNC virpošana ir apstrādes process, kurā tiek izmantota datora ciparvadība (CNC), lai noņemtu materiālu no rotējošas sagataves un iegūtu precīzu formu un izmēru. Šeit ir sniegts sīkāks skaidrojums par to, kā darbojas CNC virpošana:
Programmēšana:Pirmais solis CNC virpošanas procesā ir izveidot programmu, kas norāda iekārtai, kā griezt sagatavi. Šī programma parasti tiek rakstīta, izmantojot datorizētas projektēšanas (CAD) programmu un datorizētas ražošanas (CAM) programmatūru. Programma ģenerē kodu, ko sauc par G-kodu, kas ir instrukciju kopums, kas kontrolē iekārtas kustības un griešanas parametrus.
Sagataves iekraušana:Apstrādājamā detaļa tiek uzkrauta uz CNC virpošanas mašīnas vārpstas. Apstrādājamo priekšmetu parasti notur vietā, izmantojot patronu, kas ļauj ātri un viegli nomainīt apstrādājamo priekšmetu. Vārpsta griež apstrādājamo priekšmetu lielā ātrumā, ļaujot efektīvi noņemt materiālu.
Griešana:Griešanas instruments, kas ir piestiprināts pie instrumenta statņa, saskaras ar rotējošo sagatavi. Instrumenta statni var pārvietot dažādos virzienos, lai sasniegtu dažādus griešanas dziļumus un leņķus. Instruments noņem materiālu no sagataves, nogriežot lieko materiālu, līdz tiek sasniegta vēlamā forma un izmērs.
Instrumenta izmaiņas:Atkarībā no detaļas sarežģītības, lai pabeigtu darbu, var būt nepieciešami vairāki rīki. Šādā gadījumā instrumenta statnis automātiski nomainīsies uz atbilstošo instrumentu, lai turpinātu griešanas procesu.
Apdare:Kad griešana ir pabeigta, sagatavei var veikt papildu apdares procesus, piemēram, pulēšanu vai slīpēšanu, lai sasniegtu vēlamo virsmas apdari.
CNC virpošana darbojas, izmantojot datorprogrammēšanu, lai kontrolētu mašīnas asu un griezējinstrumenta kustības. Šis process nodrošina precīzas un efektīvas griešanas darbības ar dažādiem materiāliem un var radīt sarežģītas formas un izmērus ar minimālu cilvēka iejaukšanos. CNC tehnoloģijas izmantošana ir mainījusi apstrādes nozari, nodrošinot automatizētu un liela apjoma ražošanu ar uzlabotu precizitāti un konsekvenci.
